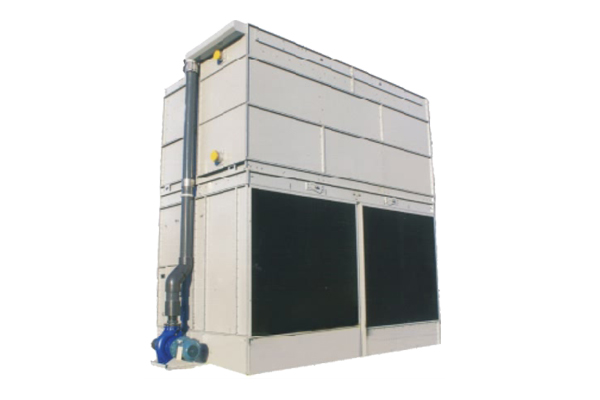

蒸發式冷凝器按優化的換熱機理設計，并利用管外表的水膜蒸發，通過傳質、傳熱使管內工質降溫冷凝，同時設置冷卻設備，與水冷式冷凝器相比平均流速提高15%～18%左右，整體性能提高25%。
機組參數
| 排熱量范圍 | 224kw~1525kw | 應用領域 | 化工、冷庫 |
機組特點
1、換熱效率高：高效的換熱器采用獨特的換熱設計，空氣與水在盤管內外側逆流換熱效率達到。
2、可靠的驅動系統：采用全封閉電動機，具有一定的超負荷運轉能力，且使用壽命長。
3、高效的進風窗：采取三通道獨特進風窗，可以有效減少大氣中的塵埃進入水盤中。
4、維護簡便：集水盤是傾斜式設計，便于清洗；并可將臟物輕易從水盤內排出。
選型方法指導
（1）確認使用條件：冷凝溫度、濕球溫度。
（2）計算系統排向冷凝器的總排熱量。
（3）查下表，選擇排熱量校正系數。
（4）總排熱量乘以校正系數即為使用工況下的冷凝負荷。
（5）選擇其排熱量大于或等于校正后的排熱量數據。
舉例
（1）使用條件：冷凝溫度36℃，濕球溫度26℃。
（2）氟制冷系統總排熱量為940KW。（壓縮機制冷量+壓縮機軸功率=總排熱量）
（3）查下表，排熱量校正系數為1.24
（4）計算冷凝器的實際負荷：940KW×1.24=1166KW
（5）選SWL1285B型蒸發式冷凝器，其排熱量>1166KW
R22和R134a排熱量校正系數表
| 冷凝溫度 | 空氣進口濕球溫度（℃） | |||||||||||||
| （℃） | 10 | 12 | 14 | 16 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 28 |
| 29 | 0.86 | 0.94 | 1.03 | 1.15 | 1.37 | 1.43 | 1.55 | 1.68 | 1.92 | 2.10 | 2.52 | 3.10 | ||
| 31 | 0.77 | 0.83 | 0.90 | 0.99 | 1.10 | 1.17 | 1.24 | 1.34 | 1.47 | 1.62 | 1.83 | 2.10 | 2.48 | |
| 33 | 0.69 | 0.73 | 0.79 | 0.86 | 0.94 | 1.00 | 1.02 | 1.10 | 1.20 | 1.28 | 1.40 | 1.56 | 1.75 | 2.38 |
| 35 | 0.62 | 0.66 | 0.70 | 0.76 | 0.83 | 0.86 | 0.90 | 0.93 | 1.00 | 1.07 | 1.18 | 1.25 | 1.38 | 1.68 |
| 37 | 0.57 | 0.60 | 0.63 | 0.67 | 0.72 | 0.76 | 0.78 | 0.82 | 0.85 | 0.90 | 0.96 | 1.02 | 1.10 | 1.30 |
| 39 | 0.55 | 0.57 | 0.59 | 0.62 | 0.65 | 0.68 | 0.70 | 0.72 | 0.75 | 0.79 | 0.84 | 0.88 | 0.95 | 1.10 |
| 41 | 0.48 | 0.49 | 0.52 | 0.54 | 0.57 | 0.59 | 0.61 | 0.63 | 0.66 | 0.68 | 0.71 | 0.75 | 0.78 | 0.90 |
| 43 | 0.44 | 0.46 | 0.48 | 0.50 | 0.52 | 0.54 | 0.55 | 0.57 | 0.59 | 0.61 | 0.63 | 0.66 | 0.68 | 0.75 |
| 45 | 0.41 | 0.42 | 0.44 | 0.46 | 0.48 | 0.49 | 0.50 | 0.52 | 0.53 | 0.55 | 0.56 | 0.58 | 0.61 | 0.66 |
