機組參數
| 制冷范圍 | 21500大卡至113400大卡(10HP~45HP) | 冷凍水溫度調節 | 5~20℃ |
| 應用領域 | 分層管理的大廈空調系統、中小型辦公室、工廠車間、酒店、別墅等各種空調環境。 | ||
機組特點
1、渦旋式水冷冷水機組采用全封閉高效渦旋壓縮機，內置安全保護，低噪音，省電耐用；
2、商效殼管式換熱器，采用新工藝，體積小，性能高，不易損壞，內置高壓儲液器，達到系統無損耗，確?；赜蜁稠?；
3、冷水機冷凝器，采用水冷卻方式可在各種系統上使用，不受環境溫度限制，性能穩定維修方便；
4、配置單片式控制系統，內置壓縮機干燥過濾器及膨脹閥，維修手閥接口等裝置，確保機器可靠安全運行，方便保養維修。
渦旋式水冷冷水機組選型
20STB水冷式冷水機系列產品專門為中小型中央空調系統設計的冷水機
20STB水冷式冷水機分兩種類型：

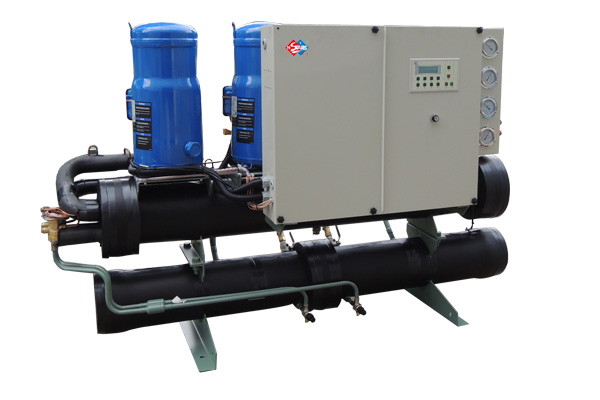

一、20STB-W03型
水冷開放式設計，配置簡潔，適合安放在有機房的空調場所。

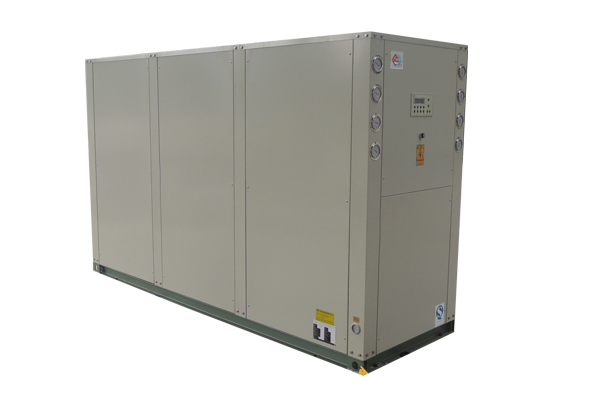

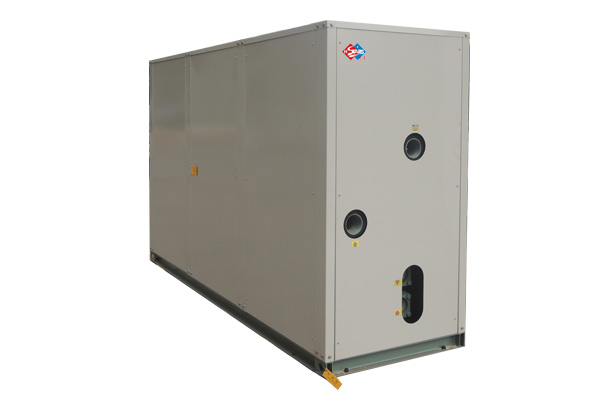

二、20STB-WC3型
水冷箱式設計，全封閉箱體外殼，外形美觀，可安放于辦公室或廠房等空調現場。

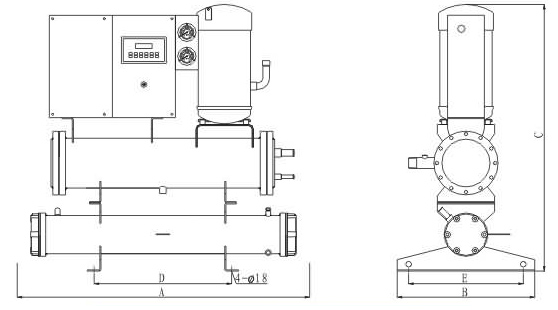

外形尺寸
.jpg)
| 型號 | A | B | C | D | E |
| 20STB-03WOS3 | 1050 | 500 | 1000 | 450 | 400 |
| 20STB-05WOS3 | 1100 | 500 | 1050 | 500 | 400 |
| 20STB-08WOS3 | 1150 | 600 | 1100 | 550 | 500 |
| 20STB-10WOS3 | 1200 | 600 | 1250 | 600 | 500 |
| 20STB-12.5WOS3 | 1250 | 600 | 1250 | 600 | 500 |
| 20STB-15WOS3 | 1500 | 600 | 1250 | 750 | 500 |

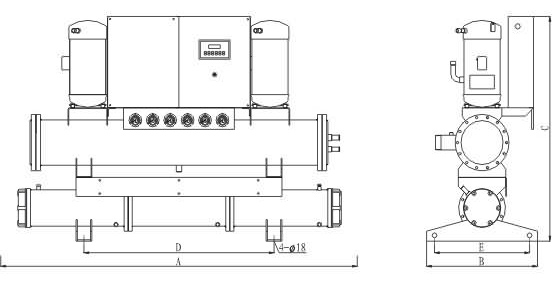

.jpg)
| 型號 | A | B | C | D | E |
| 20STB-40WOS3 | 2250 | 700 | 1400 | 1200 | 600 |
| 20STB-45WOS3 | 2250 | 700 | 1500 | 1200 | 600 |
安裝與維護
1、機組預留的水管接駁口管徑為標準尺寸，采取遠程輸送時，需用較大口徑的水管理進行連接，任何情況下，水管口徑不能小于接駁口標準管徑，否則將導致壓力報警，并對壓縮機、水泵造成較大損壞。
2、機組安裝時請?jiān)趦鏊艿姥b置中加裝旁通閥，當凍水流量減少時，可能通過旁通閥達到舒緩水泵壓力及防止蒸發器結冰的目的。
3、機組安裝好后，務必檢查有關線路是否正確，管路連接是否穩固，風扇及水泵的轉向是不回正確，只有確保整個系統連接正常，方可開機運行。
4、制冷時，機組的出水溫度控制在5℃-20℃，風冷熱泵機組供暖時的出水溫度控制在35℃-45℃，調節溫控器時請注意，過度低溫或過度高溫將導致機組部份保護裝置失效，導致機組工作效率降低。 5、冷水機組的冷凝器與蒸發器通常在使用一段時間后需進行清洗，時間視周圍環境及水質而定，如需廠家協助清洗，請與各大經銷商或我司售后部聯系。
6、機組所有電控?zé)o件及保護裝置已經過廠家的嚴格檢測，用戶在檢查及維護時請勿自行更改或拆除，在無保護狀況下強制運行必將對機組造成較大的損傷。
